描述：敞開式光柵尺增量式

非接觸開放型光柵尺

產品咨詢 聯系我們

產品介紹/ PRODUCT PRESENTATION

增量式

非接觸開放型光柵尺

敞開式光柵尺

用于直線運動系統的位置控制或位置測量

定位于半導體制造、測試和測量系統及印刷設備領域的應用,以及與線性電機的集成應用。

非接觸開放型光柵尺包含兩個部件，讀數頭和帶柵格的測量鋼帶 !

-由于讀數頭和測量鋼帶之間無接觸且沒有任何密封部件,所以電機不需要額外的力矩就可以啟動旋轉。

-在實際應用中,可能需要增加防護措施來達到應用所需要的防護等級。

-相比集成式測量系統,模塊式編碼器使得安裝更加方便快捷

●參考標記集成于增量刻線軌道中,縮小鋼帶尺寸。可通過磁鐵選擇參考標記。

●輸出信號類型:1Vpp 正弦波信號 或分辨率最高可達 25 nm 的 TTL 方波信號。

●高精度和優異的重復性與數控系統一起可提供平穩可靠的控制。

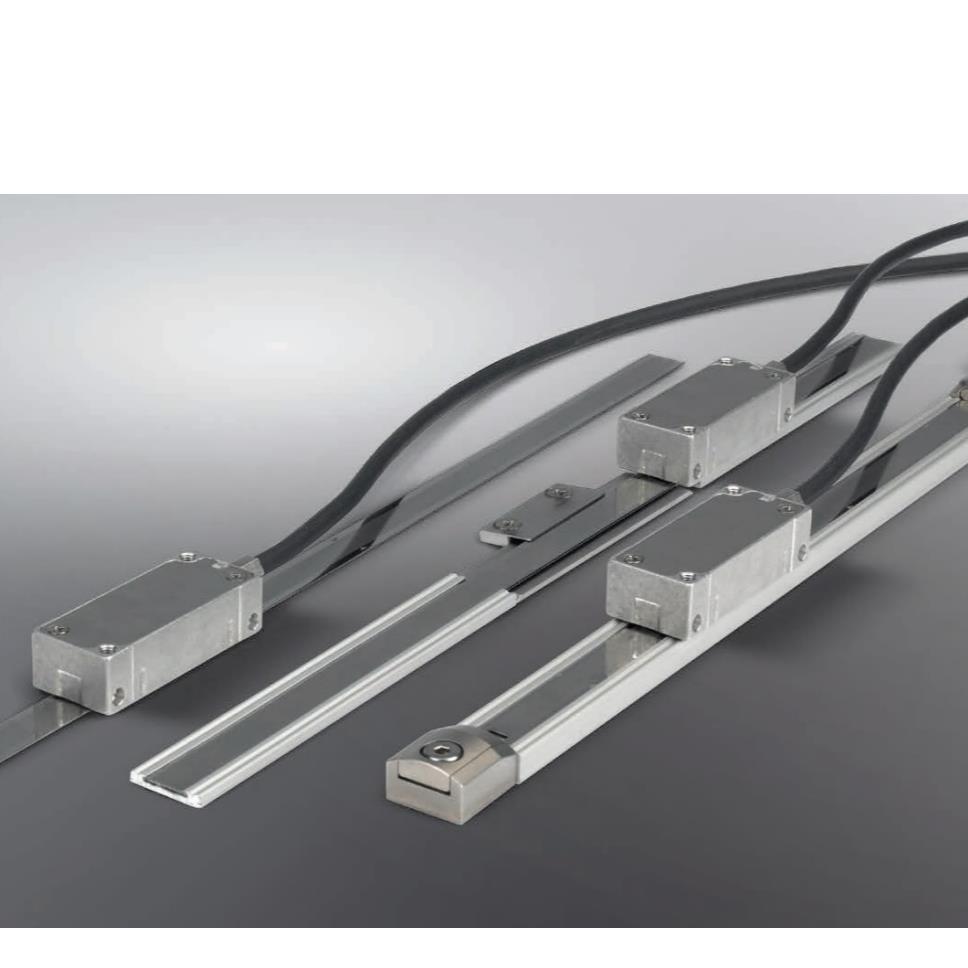

●蝕刻鋼帶三種不同安裝方式,以適應各種工作條件:

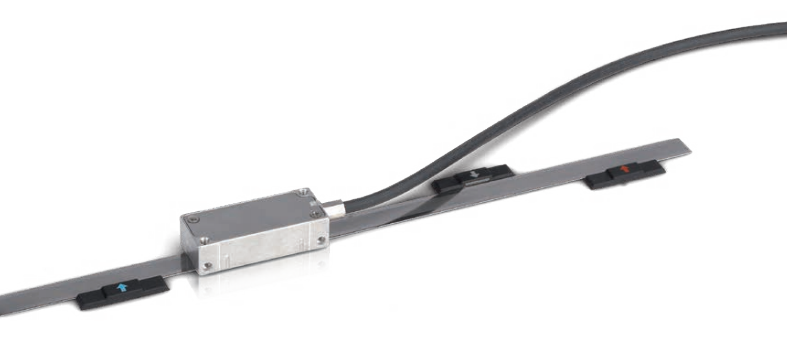

-自帶背膠安裝

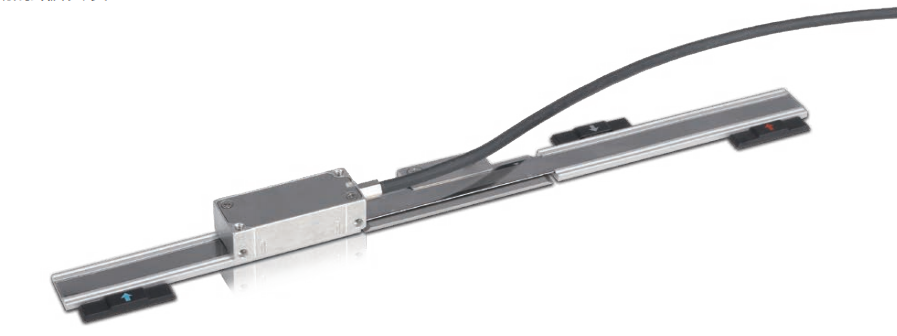

-導向加強板安裝

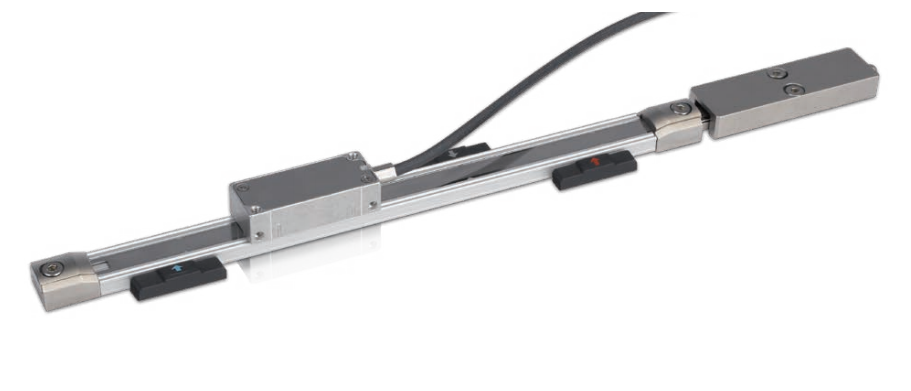

-導向加強板安裝兩端張緊

●厚度 0.3 mm 帶背膠鋼帶進一步提高組裝便利性(可裁剪至所需長度)

●最高測量速度數據表

敞開式光柵尺技術參數

	ITRD	ITRX	ITRY	ITRW	ITRZ	ITRV	ITRP
	ITSD	ITSX	ITSY	ITSW	ITSZ	ITSV	ITSP
測量方式	增量型,測量基于柵格間距為 20μm 的不銹鋼鋼帶柵尺
鋼帶熱膨脹系數	αthem ≈ 11 ppm/K.
分辨率	5μm	1μm	0.5μm	0.1μm	0.05μm	0.025μm
輸出信號	差分 TTL						1Vpp
信號周期	20μm	4μm	2μm	0.4μm	0.2μm	0.1μm	20μm
參考標記lo 類型	ITR口:讀取并輸出所有參考標記(10)信號(間隔50mm)
參考標記lo 類型	ITS口:讀取并輸出由磁體選擇的參考標記信號
限位信號	開集極輸出,低電平有效;由磁體激活。
最大電纜長度	可達 30 m(*)
電源	5V ± 10 %;<250 mA(空載)						5V ± 10 %;<200 mA(空載)
讀數頭連接	自帶 1米或3米電纜(電纜終端帶連接器)
讀數頭防護等級	IP 40
精度	±5um/m(導向加強板安裝且兩端張緊型)
精度	±10 um/m(背膠粘貼安裝型或?qū)蚣訌?qiáng)板安裝型)
抗振性能	200 m/s2(55 ...2000 HZ)IEC 60068-2-6
抗沖擊性能	1000 m/s2(11 ms)IEC60068-2-27
工作溫度	0'c...70℃C
儲存溫度	-20°C...70°C
相對濕度	20°C..80%
